刚柔结合电路设计 赋能可穿戴温度传感器的关键考量

随着可穿戴健康监测设备的蓬勃发展，温度传感器作为核心生理参数感知元件，正向着更精准、更舒适、更耐用的方向发展。传统的刚性电路板（PCB）在适应人体曲面、承受反复弯折方面存在局限，而柔性电路板（FPC）虽柔韧但支撑与散热能力稍弱。刚柔结合电路板（Rigid-Flex PCB）巧妙地将两者的优势融为一体，成为高端可穿戴温度传感器应用的理想载体。其设计并非简单拼接，而是一项需要综合权衡多方面因素的精密工程。

一、 核心设计目标与刚柔分区策略

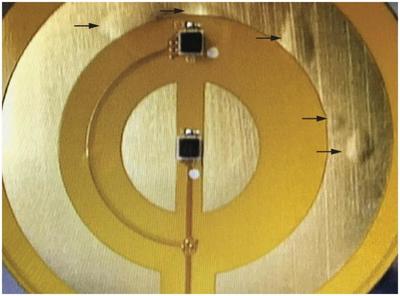

设计的首要任务是明确功能分区。通常，将包含主控芯片、电源管理、无线传输模块等对机械稳定性和散热要求高的部分布局在刚性区域。这部分提供结构支撑，确保关键元件焊接可靠、信号完整。而将承载温度传感器（如热电堆、热敏电阻）及其直接连接线路的部分设计在柔性区域，使其能够紧密贴附于皮肤（如手腕、腋下、额头等曲面），实现精准测温并提升佩戴舒适度。分区的边界、形状和过渡区（弯曲区域）的设计需基于设备的具体穿戴形态和运动模式进行仿真与优化。

二、 材料选择的科学与艺术
材料是性能的基石。

1. 基材与覆盖层：柔性部分常用聚酰亚胺（PI）薄膜，因其具有优异的柔韧性、耐热性和尺寸稳定性。刚性部分则可采用FR-4或高频材料。覆盖层（Coverlay）用于保护柔性线路，其柔韧性和绝缘性至关重要。
2. 粘合剂与铜箔：选择低杨氏模量、高延展性的粘合剂，以减小弯曲应力。采用压延铜箔而非电解铜箔，因其更耐反复弯曲。
3. 刚柔结合处：此区域是机械应力的集中点，需采用特殊的粘接材料和增强设计（如阶梯式开窗、添加补强板）来避免分层和断裂。

三、 电路布局与布线的精密考量
1. 柔性区布线：走线应垂直于主要弯曲方向，并采用平滑的弧形拐角，避免90度直角以分散应力。对于连接温度传感器的微弱信号线，需进行屏蔽处理或与电源线保持足够间距，并考虑在刚柔结合处附近进行滤波，以最大限度降低噪声干扰，保证测温精度。
2. 过孔与元件布局：避免在柔性区域的频繁弯曲处放置过孔和元件。所有表面贴装元件（SMD）应尽可能集中在刚性区域。若必须在柔性区放置（如传感器本身），需使用特殊封装或点胶加固。
3. 电源与热管理：刚性区域需合理规划电源路径，为传感器提供稳定电压。尽管温度传感器自身功耗低，但整机发热（如无线模块）需通过刚性区的铜层和可能的散热设计进行管理，防止热源影响传感器读数。

四、 机械结构与环境可靠性设计
1. 弯曲半径与寿命：设计中必须规定柔性部分的最小动态弯曲半径（通常为板厚的6-10倍），并基于目标使用寿命（如弯折数万次）进行疲劳分析。
2. 装配与应力释放：在设备外壳设计时，需为柔性部分提供平滑的支撑和足够的空间，避免装配时的挤压、扭折。线路从刚性到柔性的过渡点应有应力释放结构。
3. 环境防护：可穿戴设备面临汗液、水汽、摩擦等挑战。需在柔性线路和传感器区域涂覆保形涂层或采用生物相容性封装材料，确保其长期可靠工作。对于需要接触皮肤的传感器部分，材料还需满足生物兼容性要求。

五、 信号完整性与测试验证
温度传感器的模拟信号极易受干扰。设计时需采用短而直接的走线，必要时使用差分对传输。整板应进行严格的信号完整性（SI）和电源完整性（PI）仿真。原型出来后，必须进行包括高低温循环、湿热老化、反复弯折、电气性能测试在内的全套可靠性验证，确保在复杂使用环境下性能达标。

****
为可穿戴温度传感器设计刚柔结合电路，是一个跨学科的系统工程，它平衡了电子学的精密、材料学的创新与机械工程的稳健。成功的设计不仅能完美承载测温功能，更能无缝融入穿戴体验，成为用户身体自然、可靠的延伸。随着材料与工艺的进步，刚柔结合技术将持续推动可穿戴医疗健康设备向更智能、更人性化的未来迈进。
